Вы когда-нибудь глохли на перекрестке в час пик? Ситуация не из приятных, особенно если вы за рулем рабочей Газели, а сроки доставки горят. Часто виновником такого «праздника» становится копеечная деталь, спрятанная в недрах мотора.
Сегодня мы поговорим про Cummins ISF2.8 – сердце вашей кормилицы. Этот двигатель надежен, но его электроника требует понимания и уважения. Давайте разберем, какие датчики управляют этим железным организмом, где они прячутся и как понять, что они просят о помощи.
Электронный мозг и его шпионы
Современный дизель – это не только поршни, цилиндры, форсунки, насосы, а сложная компьютерная сеть. Всем управляет блок ECM (электронный модуль управления), принимающий решения тысячи раз в секунду. Ему нужны глаза и уши, чтобы знать, сколько топлива лить и когда поджигать смесь.
Роль этих шпионов выполняют датчики. Они собирают данные о давлении, температуре и вращении валов, передавая их в центр. Если один из них врет или молчит, мотор начинает капризничать. Он теряет тягу, дымит или вовсе отказывается запускаться.
Без точных данных от периферии даже самый умный блок управления становится беспомощным. Понимание работы этой системы сэкономит вам кучу денег на эвакуаторах и сервисах.

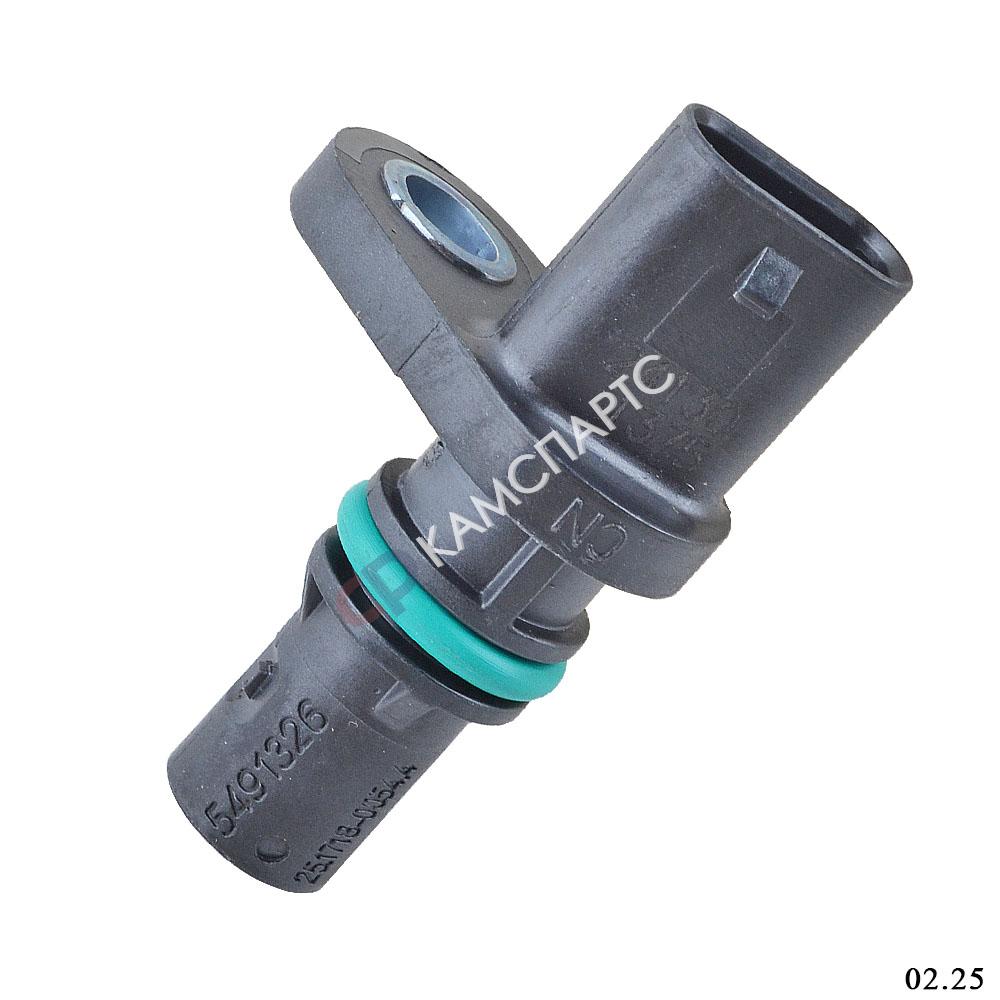

Это самый важный элемент во всей системе управления двигателем. Датчик положения коленчатого вала (ДПКВ) сообщает «мозгам», с какой скоростью крутится мотор и в каком положении находятся поршни.
Найти его на Cummins ISF2.8 несложно, если знать куда смотреть. Он расположен в передней части двигателя, возле шкива коленвала (демпфера). Датчик считывает метки с задающего диска, формируя импульсы для синхронизации впрыска.
Если ДПКВ умирает, машина просто не заведется. Электроника не поймет, крутится ли мотор вообще, и заблокирует подачу топлива. Часто проблема кроется не в самом датчике, а в перетертой проводке возле шкива или налипшей металлической стружке, или плохом контакте разъема.

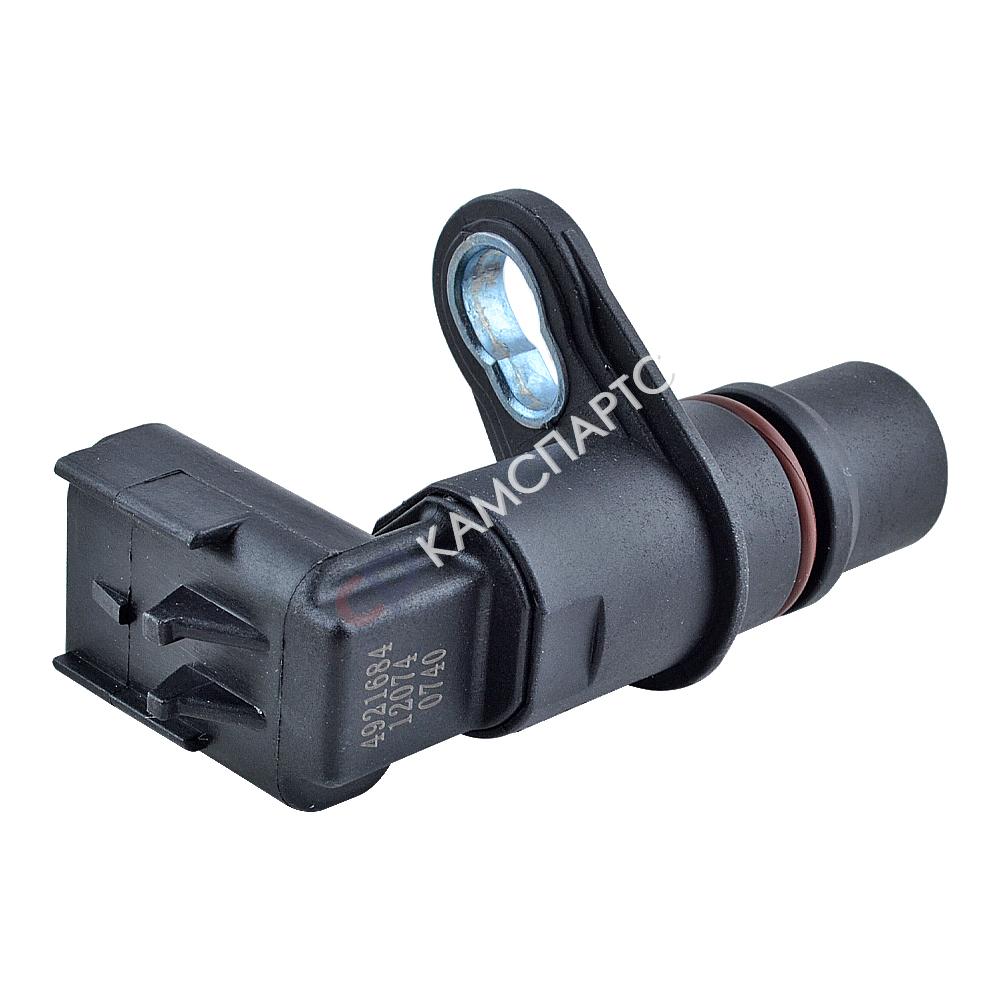

Второй по важности сенсор работает в паре с первым. Датчик положения распределительного вала (ДПРВ) помогает электронике точно определить такт сжатия в конкретном цилиндре. Это нужно для идеальной фазировки впрыска топлива.
Находится он в верхней задней части двигателя, ближе к корпусу картера маховика. Добраться до него сложнее, чем до коленвального собрата. Его показания позволяют системе быстрее запустить двигатель и работать мягче.
При отказе этого датчика мотор может завестись, но будет работать в аварийном режиме. Вы заметите это по долгой прокрутке стартером и повышенному расходу топлива. Не игнорируйте этот симптом, иначе нагрузка на стартер и аккумулятор возрастет в разы.

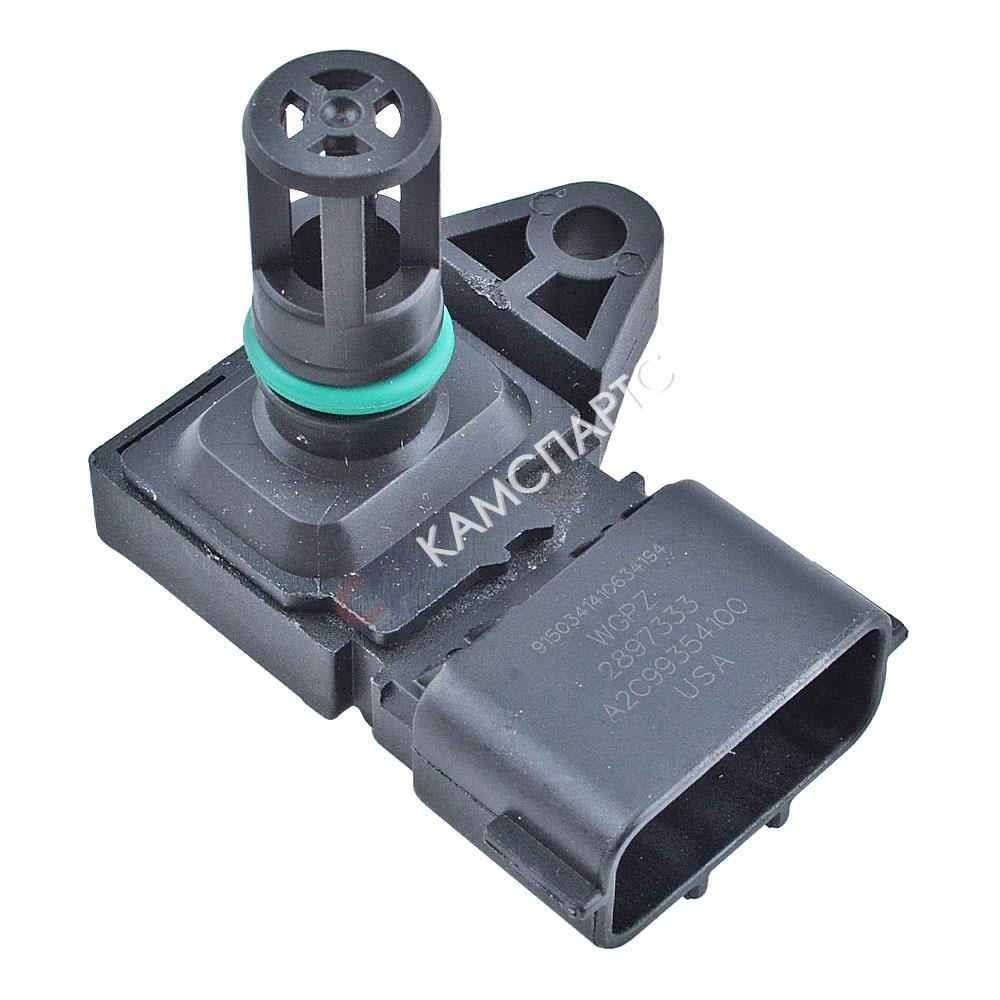

Двигателю нужен воздух, и компьютер должен знать, сколько именно его зашло в цилиндры. За это отвечает датчик давления и температуры во впускном коллекторе. Механики часто называют его просто датчиком наддува.
Вы найдете его прямо на впускном коллекторе, сверху. Это, пожалуй, самый «страдающий» элемент в системе Cummins на наших дорогах. Из-за системы рециркуляции газов (EGR) на нем постоянно оседает сажа, смешанная с масляными парами.
Когда сенсор зарастает грязью, он начинает врать. Машина становится вялой, «тупит» при разгоне, а черный дым из трубы пугает соседей по потоку. Регулярная чистка этого малыша специальным спреем может вернуть вашему грузовику былую прыть.
Здоровье железа напрямую зависит от температурного режима и качества смазки. За этим следят два стража: датчик температуры охлаждающей жидкости и датчик давления масла. Игнорировать их сигналы – прямой путь к капитальному ремонту.

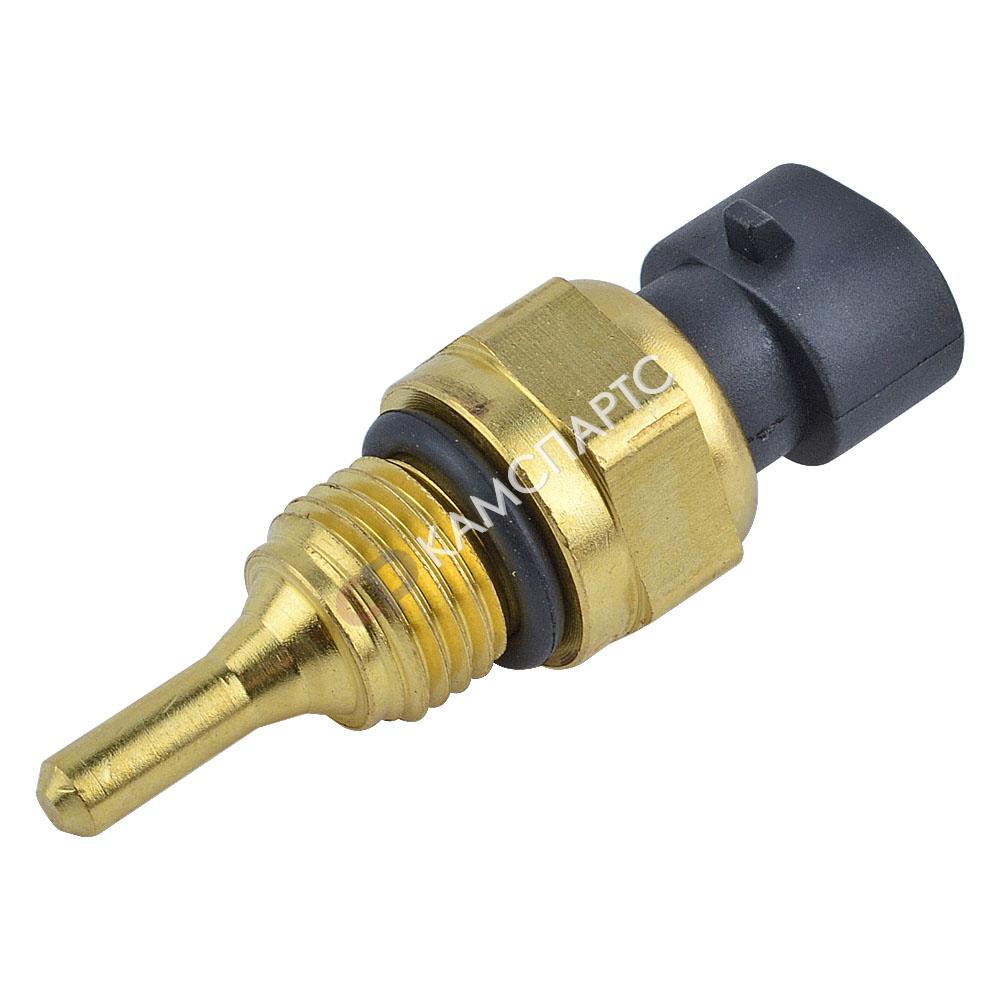

Датчик температуры антифриза спрятан в корпусе термостата. Он не только включает вентилятор, но и корректирует смесь при холодном пуске. Если он покажет перегрев, блок управления принудительно снизит мощность, чтобы спасти двигатель.

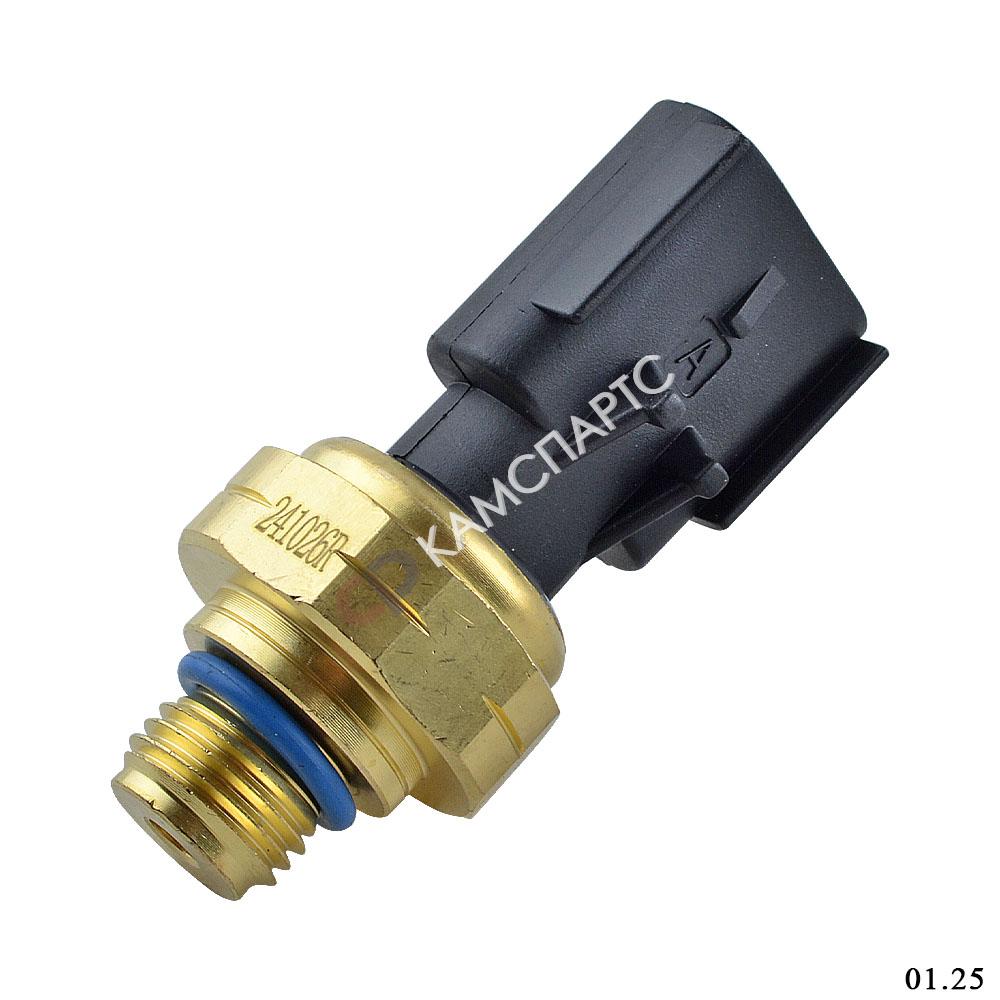

Датчик давления масла находится на блоке цилиндров, обычно слева по ходу движения. На Газелях с ним бывает беда: он может потечь через сам корпус или разъем. Если увидели масляное пятно на проводке в том районе, меняйте не задумываясь.
Система Common Rail работает под чудовищным давлением, которое нужно контролировать с ювелирной точностью. Датчик давления в топливной рампе – глаза системы питания. Он вкручен в торец самой рампы (аккумулятора давления).
Его задача мгновенно сообщать об изменениях давления топлива. На основе этих данных компьютер управляет клапаном на насосе.
Никогда не пытайтесь откручивать или проверять этот датчик на работающем двигателе. Давление там может достигать 1600-1800 бар, струя топлива способна пробить кожу. Если датчик врет, мотор будет работать жестко, с металлическим стуком, или глохнуть под нагрузкой.
Практическая диагностика своими силами
Не всегда нужно сразу бежать к официалам с дорогим оборудованием. Часто проблему можно локализовать визуально или с помощью простейшего мультиметра. Главное, не бояться заглянуть под капот.
Вот небольшой чек-лист для быстрой проверки при странном поведении мотора:
Если визуально все цело, проблема может быть глубже. Помните, что датчик – это просто исполнитель, иногда он показывает правду о неисправности механической части.
Что в итоге
Датчики Cummins ISF 2.8 – надежные ребята, если за ними следить. Они не любят грязь, плохое топливо и «сопливую» проводку. Регулярный осмотр разъемов и чистка сенсора наддува продлят жизнь вашему двигателю.
Понимание того, где находится каждый элемент, дает вам преимущество на дороге. Вы перестаете быть просто наездником и становитесь хозяином ситуации. Ведь знание анатомии своей машины – это уверенность в завтрашнем рейсе.
Шпаргалка по датчикам Cummins ISF 2.8
|
Название датчика |
Где искать (кратко) |
Каталожный номер (Part No) |
|
Спереди, возле шкива (демпфера) |
5491326, 2897342, 4327230 |
|
|
Сзади двигателя, сверху у маховика |
2872277, 4921684 |
|
|
Сверху на впускном коллекторе |
2897333, 5698455, 4921323 |
|
|
В корпусе термостата |
4954905, 3096153 |
|
|
Блок цилиндров, слева по ходу |
4921517, 4087991 |
|
|
В торце топливной рампы |
5315095, 45PP3-5 |
Важный момент: Производитель периодически обновляет артикулы (делает замены номеров). Перед покупкой всегда лучше проверить совместимость по номеру двигателя вашей машины.
