Сегодня мы углубимся в «дыхательную систему» двигателей Cummins – моторов, которые в среде владельцев и механиков заслуженно считаются эталоном надежности. Но даже на этих крепких «движках» порой возникают проблемы, и часто они кроются в коллекторах – узлах, работающих в экстремальных условиях и напрямую влияющих на мощность, расход топлива и ресурс турбины. Игнорировать эти компоненты, значит, рисковать ресурсом всего агрегата.
«Дыхательная система» Камминс
На современных турбированных дизелях Cummins коллектор – это, по сути, литой патрубок, обеспечивающий газообмен. Здесь нет места дилетантству: каждая утечка или ограничение потока моментально отражается на КПД.
Цель дизеля – максимальная мощность. Для этого в цилиндры нужно подать не просто много воздуха, а много плотного воздуха. Эту очень важную функцию выполняет впускной коллектор.
Он получает сжатый воздух от турбокомпрессора, но не напрямую. Прежде чем попасть во впуск, воздух обязательно проходит через интеркулер (систему охлаждения). Интеркулер, работая по принципу радиатора, охлаждает сжатый воздух, делая его более плотным и насыщенным кислородом. Это важно для хорошего сгорания солярки.
Соответственно, любая негерметичность, будь то утечка воздуха в подающей линии между компрессором и коллектором или во фланце самого коллектора, неминуемо ведет к потере наддува, снижению плотности воздуха и падению мощности.

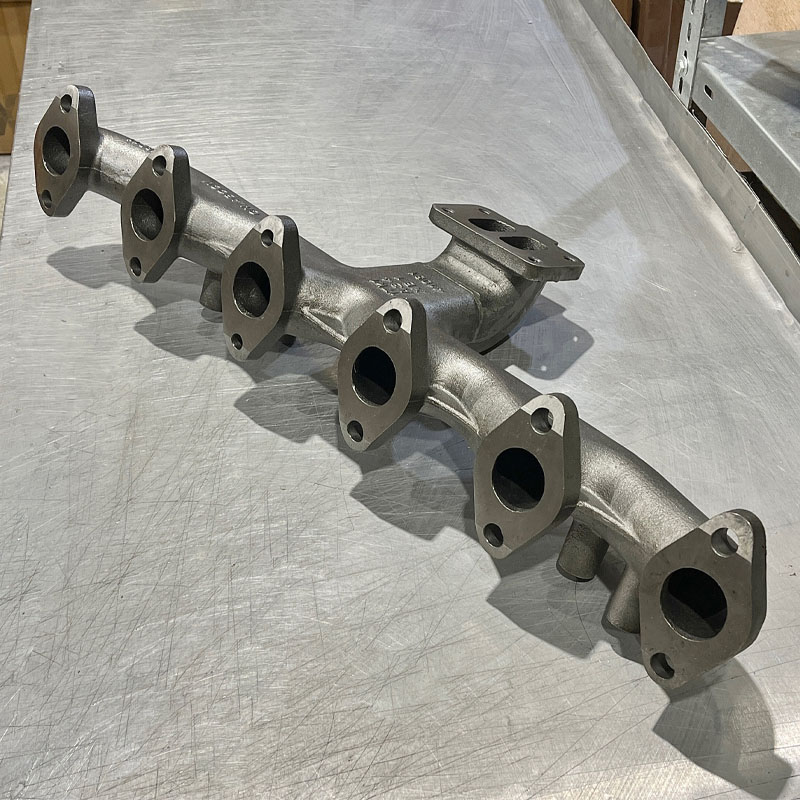

Выпускной коллектор – это узел, собирающий отработанные газы из цилиндров. Его целостность является залогом эффективности турбонаддува. Выхлопные газы приводят в действие лопасти турбины, превращая тепловую энергию в механическую, необходимую для сжатия воздуха.
Если коллектор треснул или, что чаще, прогорела его прокладка, драгоценная энергия выхлопа теряется в подкапотном пространстве. Турбина не выходит на требуемые обороты, и, как следствие, наддув падает.
Важно: при симптомах падения мощности или задымления многие механики сразу винят турбокомпрессор. Однако, как показывает практика, проблемы с наддувом, чрезмерное задымление, перегрев или высокие температуры выхлопа (EGT) могут быть вызваны дефектами других деталей, включая ограничения потока или утечки в коллекторах и их прокладках. Диагностику всегда следует начинать с проверки целостности всей «дыхательной системы».
Когда «движок» начинает хандрить
Неисправность коллектора неизбежно отражается на основных эксплуатационных параметрах двигателя. Эти признаки служат сигналом для немедленной и точной проверки.
Основные признаки проблем с коллекторами Cummins (таблица):
|
Симптом |
Причина коллектора |
Последствия |
|
Потеря мощности/снижение тяги |
Утечка наддувного воздуха (впуск); трещина/утечка газов (выпуск) |
Недостаток кислорода для полного сгорания; ECU снижает нагрузку |
|
Чрезмерное задымление (черный дым) |
Значительная утечка воздуха из впуска |
Двигатель работает на чрезмерно богатой смеси, «задыхается» |
|
Характерный звук («сечка») |
Треснул коллектор, пробита или отсутствует прокладка |
Потеря давления выхлопных газов; шум |
|
Высокие температуры выхлопа (EGT) |
Ограничение потока или утечка газов |
Угроза для ресурса турбокомпрессора и головки блока цилиндров |
Стоит помнить и о роли электроники: снижение мощности также может быть напрямую связано с датчиком абсолютного давления (ДАД) во впускном коллекторе. Если из-за утечки ДАД фиксирует аномально низкое давление, блок управления двигателя (ECU) интерпретирует это как неисправность наддува и ограничивает подачу топлива. Это приводит к ощутимому снижению производительности. В случае же ограничения потока или загрязнения, ДАД может подавать неверные данные, вызывая повышенный расход топлива.
Почему коллекторы «лопаются»

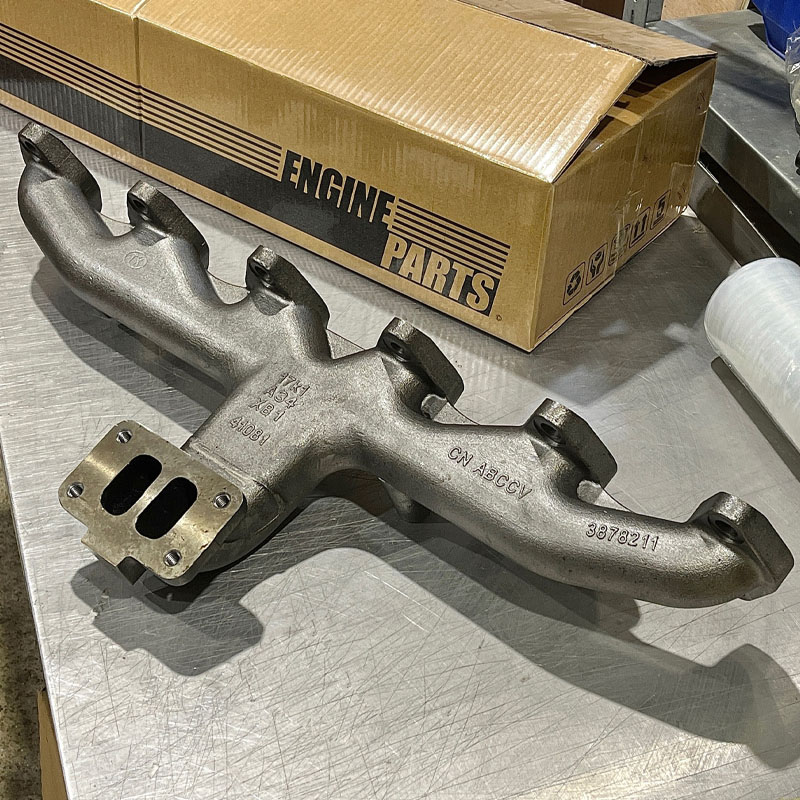

Коллекторы, особенно выпускные, традиционно изготавливают из чугуна, который хорошо выдерживает высокую температуру, но весьма чувствителен к резким перепадам и механическим напряжениям. Причины выхода коллекторов из строя делят на термические и механические:
Главный фактор, сокращающий ресурс выпускного коллектора, – это тепловые удары. Двигатели Cummins под нагрузкой выделяют выхлоп с очень высокими температурами.
Проблема возникает, когда водитель внезапно глушит двигатель после серьезной работы (длительный подъем, скоростная езда). Прекращается циркуляция охлаждающей жидкости и масла в турбине, а также обдув коллектора. Чугунная деталь начинает остывать неравномерно. Внутренние стенки, контактирующие с горячей головкой блока цилиндров (ГБЦ), остывают медленнее, чем внешние части.
Многократный нагрев и резкое охлаждение создают огромное внутреннее напряжение в металле. Со временем это напряжение превышает предел прочности чугуна, и коллектор «лопается».
Лайфхак: избежать этого помогает соблюдение правила остывания: дать мотору поработать на холостых 3–5 минут после серьезной нагрузки.
Второй, не менее опасный момент, – нарушение процедуры установки и затяжки. Неправильный монтаж многократно ускоряет процесс разрушения.
Ремонт и замена коллекторов Камминс
Правильная замена коллектора – гарантия его долгого ресурса. Прежде чем приступать к снятию, всегда убеждайтесь в отсутствии посторонних объектов в выпускном коллекторе. Например, из-за поломки внутри двигателя или ограничений потока в выхлопной системе.
Нюансы установки впускного коллектора
Даже при установке относительно менее термонагруженного впускного коллектора, требуется строгое соблюдение регламента, особенно на популярных моделях, таких как ISF 2.8.
Правильная протяжка
Самая критичная процедура – затяжка. Неправильная протяжка болтов выпускного коллектора может сделать новый, оригинальный коллектор бесполезным хламом всего через несколько тысяч километров.
Важно помнить: общие рекомендации, такие как 90 Н·м или 9 кгс, могут не совпадать с официальными мануалами для конкретных серий (ISBe, ISLe, ISF). Для предотвращения повторных трещин и пробоя прокладок необходимо строго следовать руководству изготовителя для конкретного двигателя Камминс, используя указанные в нем моменты затяжки и последовательность.
Заключение и рекомендации
Целостность коллекторов Cummins напрямую определяет производительность и ресурс турбированного дизеля. Ремонт или замена этих элементов требует не простой механической силы, а строгого соблюдения технологий, предусмотренных производителем. Игнорирование ранних симптомов или попытки «затянуть на глаз» приведут к быстрому повторному выходу коллектора из строя, рискуя ресурсом турбины и ГБЦ.
Для максимального ресурса коллектора важны:
Соблюдайте технологию, используйте динамометрический ключ и доверяйте проверенным запчастям, чтобы ваш «движок» работал как часы.
