В двигателях Cummins топливная рампа – центральный узел системы впрыска. Она накапливает и распределяет дизель под экстремальным давлением ко всем форсункам синхронно. Именно эта точность и давление обеспечивают мотору его мощность, экономичность и соответствие эконормам.
Сломалась рампа – ждите проблем. Утечки солярки под таким напором – прямая угроза возникновения пожара. Падение давления бьет по тяге: двигатель теряет мощность, начинает "троить" на холостых, «кушает» топлива на 15-20% больше и дымит, как паровоз, черным. Затягивание с ремонтом гарантированно ударит по кошельку. Часто приходится менять не только рампу, но и форсунки или ТНВД.
Конструкция и уязвимые места

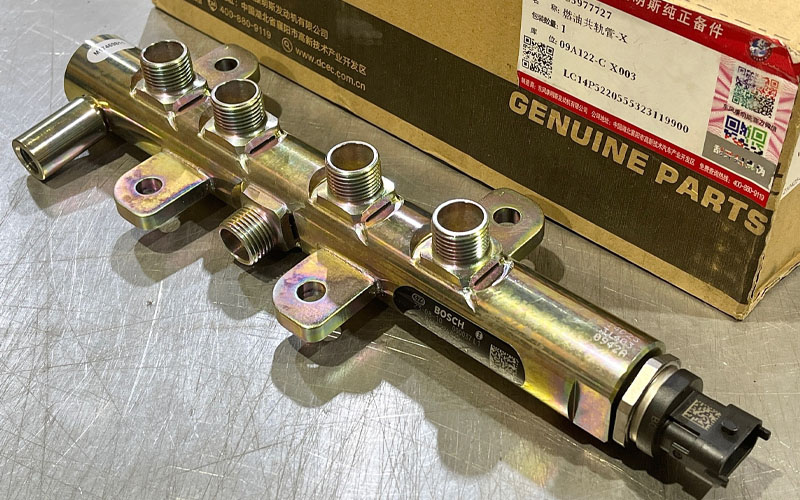

Топливная рампа Cummins Common Rail – не просто толстостенная трубка. Это прецизионный узел, рассчитанный на постоянную работу под запредельными нагрузками. Ее задача – держать огромное давление (до 2000 бар) и подавать топливо к форсункам строго по команде ЭБУ. Любая слабина в конструкции или материале – и система впрыска даст сбой.
Материалы и технология
Чтобы выдержать такие нагрузки, рампа делается из высокопрочной легированной стали марки типа 34CrMo4. В ее составе – хром и молибден. Это дает нужную прочность, стойкость к истиранию и коррозии от агрессивной солярки.
Технология изготовления – литье или ковка с последующей высокоточной механической обработкой внутренних каналов. Поверхность часто подвергают дробеструйной обработке для снятия напряжений и повышения усталостной прочности. Качество здесь не прихоть, а условие выживания узла.
Основные компоненты

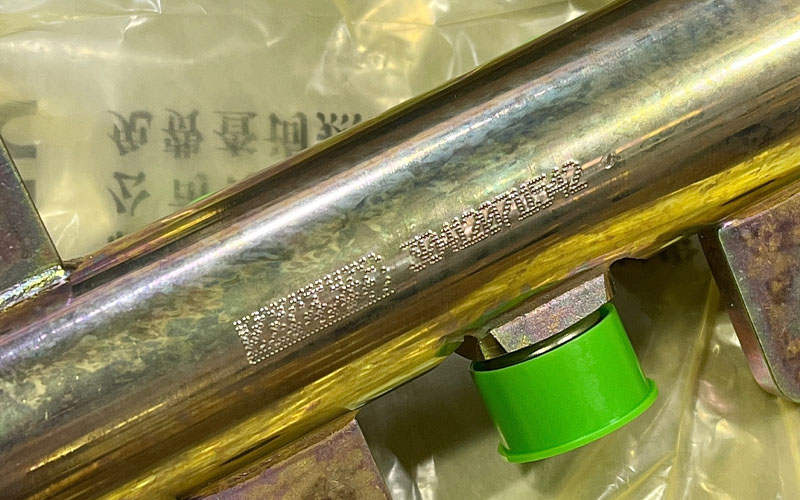

Тело рампы – это массивная полая балка с каналами высокого давления. В нее вкручиваются штуцеры подводящих топливных трубок от ТНВД и отводящих – к каждой форсунке. Герметичность соединений является зоной постоянного риска.

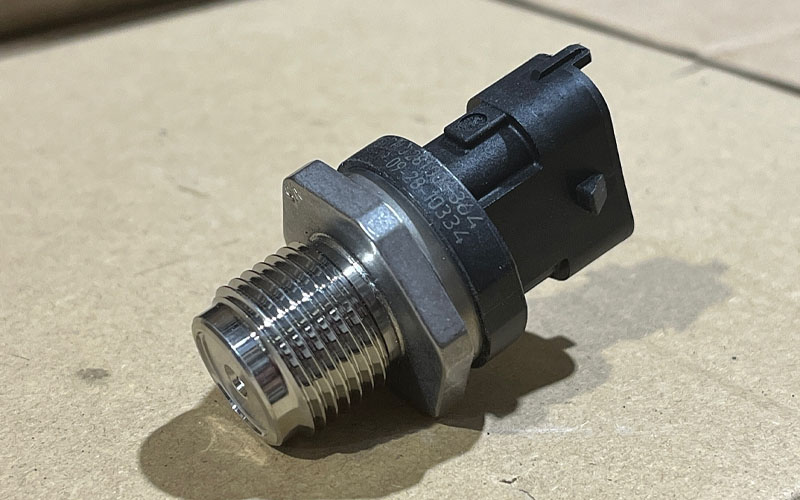

Сверху или с торца стоит датчик давления топлива. Он непрерывно снимает показания и шлет их в ЭБУ. Рядом обычно располагается клапан-регулятор давления. Он сбрасывает излишки топлива в обратку по команде мозга двигателя.
Стыки всех элементов уплотняются специальными медными шайбами или уплотнительными кольцами из стойкой к топливу резины (FKM/Viton). Именно эти прокладки первыми принимают на себя удар некачественного топлива и температурных перепадов.
Слабые звенья
Главные враги рампы Cummins – грязь в топливе и износ уплотнений. Конструктивно она крепка, но рассчитана на работу с чистым топливом и правильным обслуживанием. Зная ее слабые места, проще предотвратить дорогой ремонт.
Топ-5 причин выхода из строя
Рампу Камминс убивают конкретные проблемы, чаще всего связанные с топливом или механикой. Зная этих "врагов" в лицо, можно не доводить до капитального ремонта. Вот пятерка главных виновников, с которыми сталкиваются механики по всему СНГ.
5 причин поломки топливной рампы Cummins:
|
№ |
Причина |
Как проявляется |
Что делать / Последствия игнорирования |
|
1 |
Износ/разрушение уплотнений (колец, шайб) |
Видимые подтеки топлива на рампе, запах солярки, падение давления (P0087), троение. |
Срочная замена уплотнений! Игнорирование → пожар, завоздушивание. |
|
2 |
Засорение форсунок или каналов рампы |
Неравномерная работа двигателя, потеря мощности, черный дым под нагрузкой. |
Чистка/замена форсунок, промывка системы. Забитые каналы → локальный перегрев рампы → трещины. |
|
3 |
Вода и абразивы в топливе |
Коррозия внутренних поверхностей рампы (видна при разборке), ускоренный износ уплотнений и ТНВД. |
Заправка на проверенных АЗС, частая замена топливных фильтров (каждые 15-20 тыс. км, ист. 6, 7). |
|
4 |
Некорректный монтаж (перетяжка штуцеров) |
Трещины в зоне резьбы сразу или через время, течи. |
Использовать динамометрический ключ! (Момент затяжки ~25 Н·м, ист. 3, 13). |
|
5 |
Микротрещины от вибрации/гидроударов |
Течь в неочевидном месте, падение давления без явных подтеков. Часто на старых рампах (пробег 400-500 тыс. км, ист. 13). |
Проверка креплений рампы, устранение люфтов. Кустарный ремонт (пайка) неэффективен → только замена. |
Как видно, львиная доля проблем – это последствия грязного топлива и износа расходников (уплотнений, фильтров). Вибрация и ошибки монтажа довершают картину. Ранняя диагностика симптомов из таблицы спасает от дорогой замены рампы. Помните: профилактика дешевле ремонта, особенно на Common Rail.
Симптомы и диагностика
Проблемы с топливной рампой Cummins редко приходят внезапно. Обычно двигатель заранее сигнализирует о неполадках. Важно не пропустить эти сигналы – чем раньше найдешь причину, тем дешевле обойдется ремонт. Разберем, на что смотреть и слушать в первую очередь.
Самый очевидный признак – подтеки солярки на самой рампе, под ней или на прилегающих патрубках. Особенно опасны активные капли или струйки – это прямая утечка под высоким давлением. Игнорировать нельзя – риск возгорания высок.
Двигатель "не тянет" и "троит". Потеря мощности ощущается при разгоне и под нагрузкой. Холостые обороты плавают – мотор дергается, вибрирует, может глохнуть. Часто это сопровождается густым черным дымом из выхлопной – признак неполного сгорания топлива.
Топливо утекает рекой. Заметный скачок расхода солярки на 15-20% выше нормы. Если маршрут и нагрузка не изменились, а бак опустошается быстрее – это веский повод проверить давление в рампе и герметичность системы.
Блок управления ловит сбои. Ищи ошибки: P0087 (давление в рампе ниже требуемого), P0191 (некорректный сигнал датчика давления рампы), P0088 (давление выше нормы – реже, но бывает при заклинившем регуляторе). Сканер OBD-II – ваш первый помощник.
Нехарактерный дым. Помимо черного, может появиться белый или сизый дым на прогретом моторе. Это часто указывает на попадание топлива в цилиндры не через форсунки (например, из-за трещины в рампе рядом с ГБЦ) или на серьезные сбои впрыска.
Тщательный визуальный осмотр рампы, трубок и соединений на предмет подтеков, коррозии, механических повреждений. Проверка креплений – люфт недопустим. "Прослушка" – шипение или свист укажут на утечку (Осторожно! Топливо под давлением!).
Замеры и сканер. Подключение механического манометра высокого давления в разрыв магистрали покажет реальные цифры и их стабильность. Сравните с данными датчика рампы через диагностический сканер. Расхождения укажут на неисправность датчика. Тест на герметичность (опрессовка системы) выявит скрытые утечки.
Диагностика неисправности рампы Камминс – задача для внимательного мастера. Начинайте всегда с простого: визуальный осмотр и сканирование ошибок. Неочевидные случаи требуют замеров давления и проверки герметичности. Помните: точный диагноз – это 50% успешного ремонта. Не гадайте, а проверяйте.
Пошаговая замена рампы на Cummins
Диагноз поставлен – рампа требует замены. Эта работа требует аккуратности и правильного инструмента. Главные враги здесь – грязь, попадающая в систему, и излишнее усердие с ключом, ведущее к перетяжке и трещинам. Следуйте инструкции – и двигатель вернется к жизни без лишних проблем.
Перед любыми манипуляциями обезопасьте себя и двигатель. Первым делом слейте остатки топлива из рампы через специальный штуцер – помните, там может сохраняться остаточное давление. Обязательно снимите минусовую клемму с АКБ, чтобы исключить риск короткого замыкания или случайного запуска стартера. Затем тщательно очистите зону работ вокруг рампы, форсунок и патрубков от грязи, масла и старой солярки. Малейшая соринка, попавшая в топливную магистраль, может убить новую деталь или ТНВД.
Соберите необходимый инструмент и запчасти заранее. Вам понадобится надежный динамометрический ключ, способный точно выставить момент в диапазоне 10-50 Н·м. Подготовьте съемник форсунок – он может пригодиться, если они "прикипят".
Купите полный комплект новых уплотнений: медные шайбы для штуцеров и стойкие к топливу резиновые кольца (FKM/Viton или строго оригинал) для датчика и регулятора. Забудьте про старые прокладки – это ложная экономия. Не забудьте чистые заглушки для трубок и отверстий.
Начните с отсоединения топливных трубок высокого давления. Аккуратно открутите их ключом подходящего размера (часто 17 или 19 мм) сначала от рампы, затем от форсунок. Немедленно после откручивания каждой трубки закрывайте чистой заглушкой или плотным скотчем все открывшиеся отверстия – на рампе, форсунках и ТНВД. Это критически важно для защиты системы от пыли и грязи.
Следующий шаг – электрика. Аккуратно отсоедините разъемы от датчика давления топлива и клапана-регулятора давления. Если регулятор вкручен непосредственно в корпус рампы (характерно для ISF 3.8), бережно выкрутите его, используя специальный ключ. Будьте осторожны – не уроните и не повредите его.
Теперь можно снять саму рампу. Найдите и открутите все крепящие болты (обычно 2 или 4 штуки). Запомните или сфотографируйте их расположение – это поможет при сборке. Снимите старую рампу. Не поленитесь внимательно осмотреть посадочные места на головке блока цилиндров, где стояли штуцеры форсунок и крепления рампы. Удалите весь старый нагар и остатки прокладок металлической щеткой или скребком – поверхность должна быть чистой и ровной.
Установка новой рампы начинается с уплотнений. Это не тот этап, где можно сэкономить время. Сразу установите все новые уплотнительные элементы на новую рампу: медные шайбы на все штуцеры, новые резиновые кольца на датчик давления и регулятор (если вы его снимали). Никогда не используйте старые уплотнения! Перед установкой слегка смажьте резиновые кольца чистым дизельным топливом – это облегчит монтаж и защитит их при первом запуске.
После завершения монтажа важны два финальных шага. Тщательно прокачайте топливную систему, чтобы удалить весь воздух из магистралей высокого давления и рампы. Только после этого запустите двигатель. Немедленно и очень внимательно осмотрите ВСЕ только что собранные соединения под давлением на предмет малейших утечек топлива. Увидели хоть каплю – глушите мотор и ищите причину!
Поломка топливной рампы Cummins – чаще всего результат износа уплотнений или агрессии грязного топлива. Вибрация и ошибки при монтаже довершают печальную статистику. Игнорировать первые сигналы – прямой путь к дорогому ремонту.
Гарантия долгой работы рампы проста: чистое топливо и своевременная замена фильтров. Не экономьте на уплотнениях и монтаже. Используйте оригинал и динамометрический ключ. Потратьте силы на профилактику – сэкономите на замене.
